Beschreibung

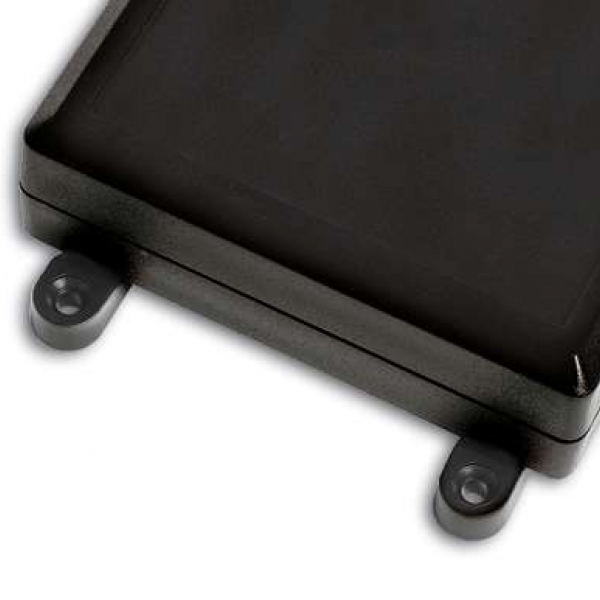

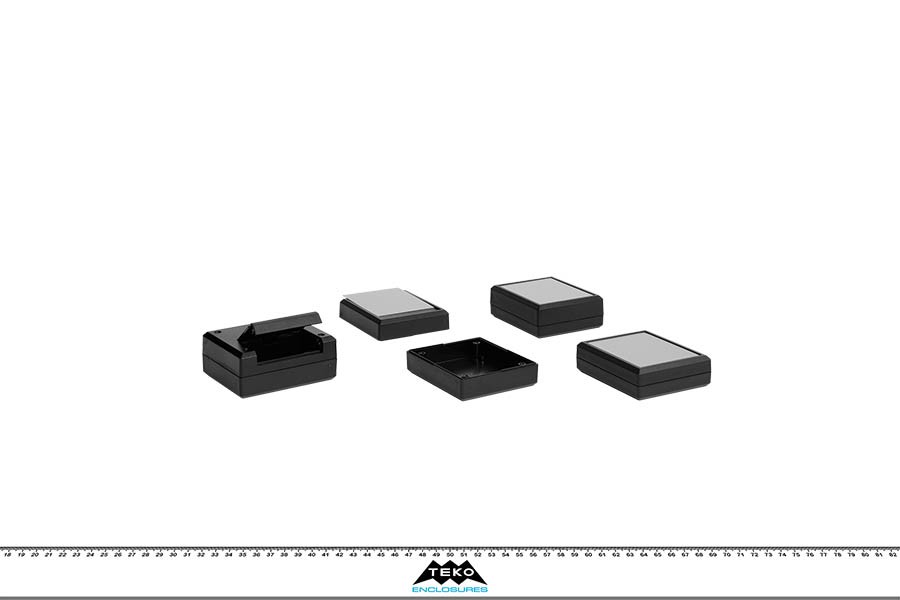

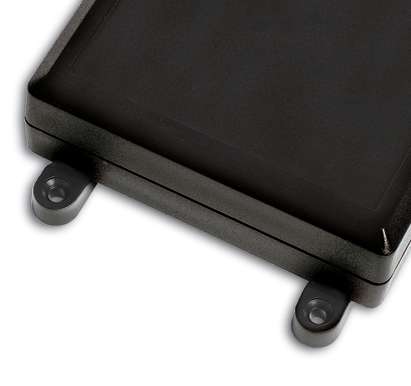

Kunststoffgehäuse mit zurückgesetzter Fläche zur Aufnahme einer 0.5 mm starken eloxierten Aluminiumplatte. Unterteil und Deckel mit integrierten Montagepfeilern für PCB. Die Modelle mit „-B“ haben einen Fach für 9V-Batterie mit Schnappdeckel. Matte Oberfläche. Montage mit vier Schrauben. Nach Anfrage „MT1“ zur Wandmontage.
Details
Produkte
| Modell | L (mm) | W (mm) | H (mm) | Farbe (Ral) | Material | MAX PCB L (mm) | MAX PCB W (mm) | Schrauben | Batterie | Zubehör | Zeichnungen | Mehr | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|

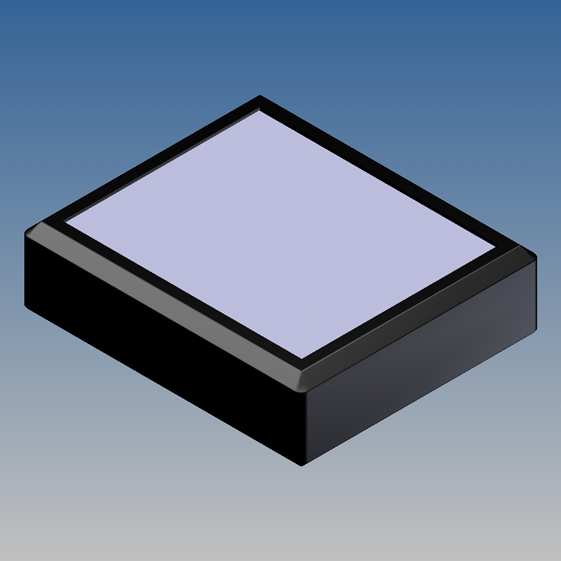

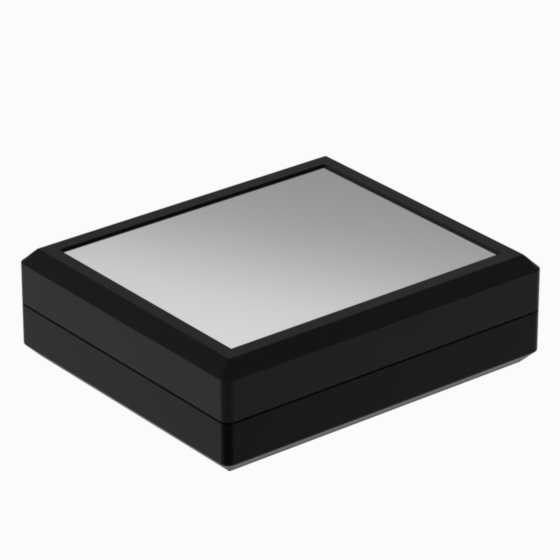

1111.9 | 85 | 72,5 | 25 |
9004 |
P2H-AT | 76 | 62,5 | 4 | - |
MT1 |
PDF DWG |
|
|

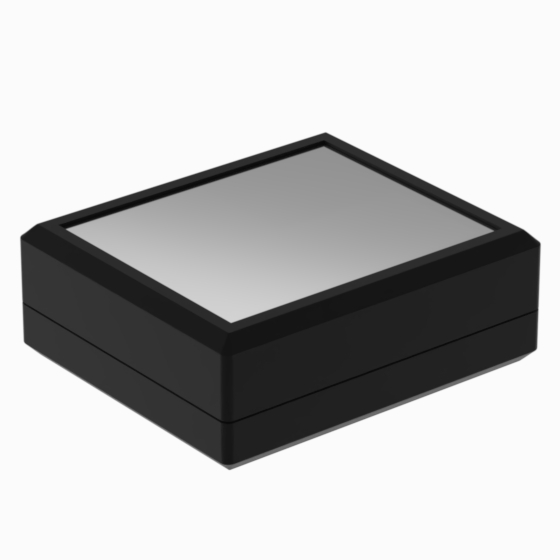

1122.9 | 85 | 72,5 | 30,5 |
9004 |
P2H-AT | 76 | 62,5 | 4 | - |
MT1 |
PDF DWG |
|
|

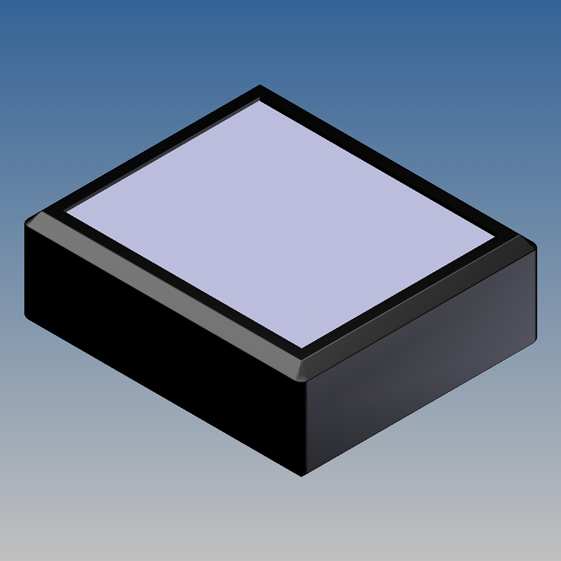

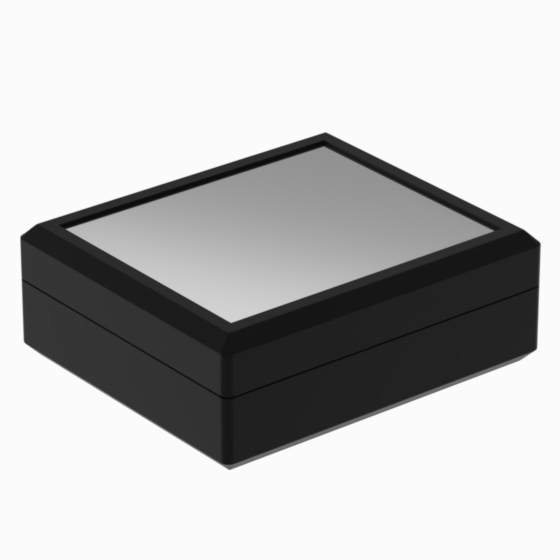

2211.9 | 85 | 72,5 | 30,5 |
9004 |
P2H-AT | 76 | 62,5 | 4 | - |
MT1 |
PDF DWG |
|
|

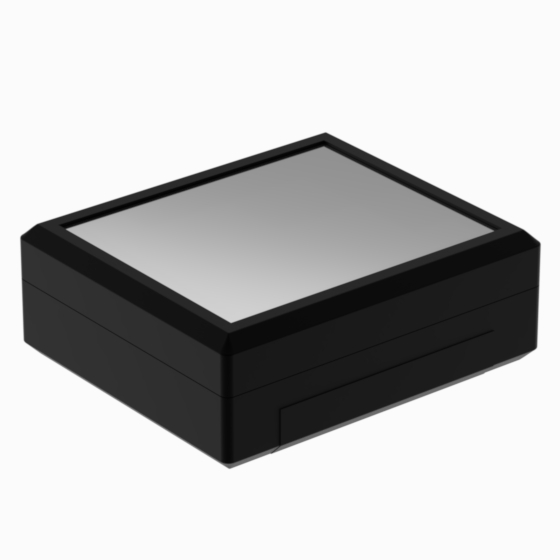

2211-B.9 | 85 | 72,5 | 30,5 |
9004 |
P2H-AT | 76 | 30 | 4 | 1x9V |
MT1 AB9 |
PDF DWG |
|
|
2222.9 | 85 | 72,5 | 36 |
9004 |
P2H-AT | 76 | 62,5 | 4 | - |
MT1 |
PDF DWG |
|
|

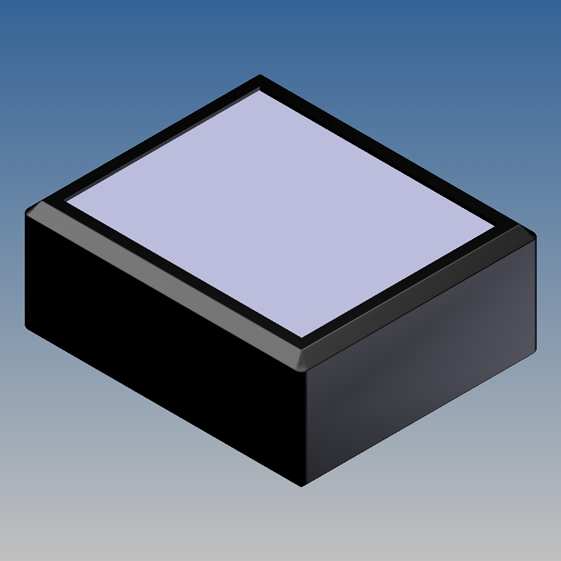

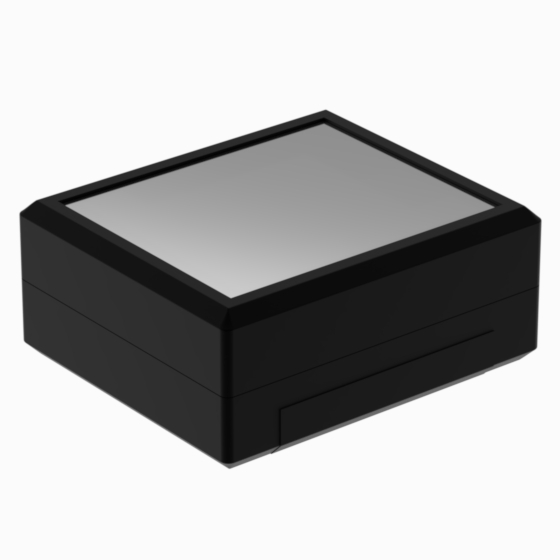

2222-B.9 | 85 | 72,5 | 36 |
9004 |
P2H-AT | 76 | 30 | 4 | 1x9V |
MT1 AB9 |
PDF DWG |
